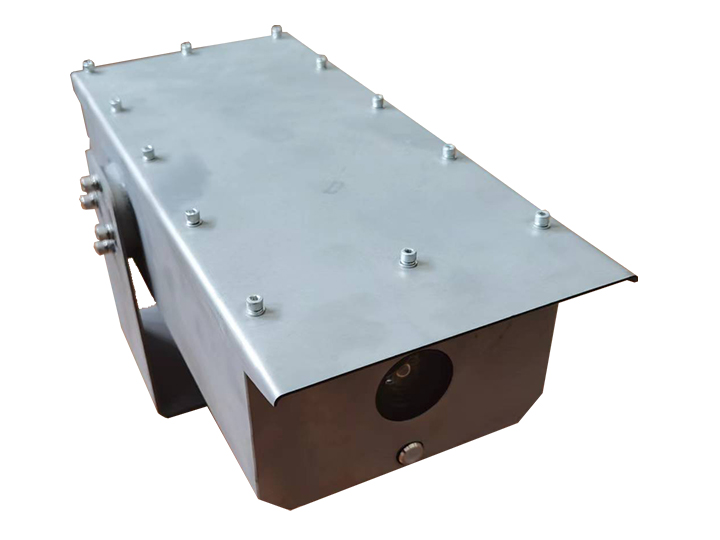

KBA12(S)矿用本安型智慧视觉分析高速摄像仪

概述
  KBA12(S)矿用本安型智慧视觉分析高速摄像仪，属于矿用本质安全型设备，是公司应对高速运动场景需求而开发的一款智能摄像仪设备，主要用于煤矿井下、露天煤矿、选煤厂等有爆炸性气体的环境。摄像仪内嵌先进的智慧视觉分析处理单元，配合本公司独立研发的视觉分析算法，可以对皮带机上的煤流进行检测，能够识别皮带机上的大块，矸石，锚杆和其他异物，可以协同单轨吊机车，对前进环境进行实时检测，对突发的人员闯入单轨吊机车前进区域的行为，进行预警和紧急制动，防止出现撞击事故，同时公司具备一个专业 的算法研发团队，可以在客户提出需求的基础上，定制化开发对应算法，以满足客户的现场使用需求
防爆型式：矿用本质安全型，防爆类型：“Ex ibⅠMb”。

使用环境条件

工作环境条件
a)  环境温度：0℃～+40℃；
b)  ******相对湿度：≤95%（+25℃）；
c)  大气压力：80～106kPa；
d)  煤矿井下有瓦斯、煤尘等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；
e)  无显著震动和冲击的地方；
f)  无直接滴水、淋水的场合；
g)  环境噪声不大于75dB（A）。

摄像仪能承受的最恶劣的贮运条件

a)  最高环境温度：+60℃；
b)  最低环境温度：-40℃；
c)  平均相对湿度：95%（＋25℃）；
d)  振动：加速度20m/s2；
e)  冲击：峰值加速度300m/s2。

主要技术指标

工作电压电流
a)  额定工作电压：DC12V；
b)  工作电流：≤1.5A。

’图像质量（照度：在50~300lx条件下）：

a)  水平清晰度：400 TVL；
b)  灰度鉴别等级：7级。

以太网光信号输出

a)  接口数量：2路；
b)  传输方式：TCP/IP以太网光信号传输（波长为1310nm的单模光纤）；
c)  传输速率：1.25Gbps；
d)  光发射功率：-15dBm～0dBm/0.03mW～1mW；
e)  光接收灵敏度：-25dBm；
f)  ******传输距离：10km（使用MGTSV型单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个）。

以太网电信号输出

a)  接口数量：2路；
b)  传输方式：TCP/IP电信号传输；
c)  传输速率：100Mbps；
d)  信号工作电压峰峰值：≤5V；
e)  ******传输距离：100m（使用MHYV4×2×0.97通信电缆）。

输入输出信号

a)  2路接点型开关量信号输入:电阻≤300Ω时可靠导通；电阻≥90kΩ时可靠断开；
b)  2路无源继电器输出：接点容量为DC12V/1A（阻性负载），接触电阻≤1Ω。声级强度：≥85db（A）。

RS485信号

a)  接口数量：1路；
b)  传输方式：主从式、半双工、双极性；
c)  传输速率：1200bps；
d)  信号峰峰值：(2～12)V；
e)  ******传输距离：1km(采用MHYV通信电缆，线径截面不小于1.5mm2)。

尺寸、重量：

a)  外壳材料：304不锈钢；
b)  外形尺寸：（长×宽×厚度）：372mm×165mm×100mm；
c)  重量：约8kg。

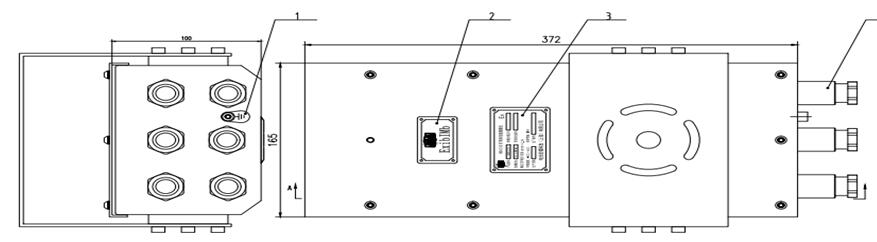

外形尺寸图
