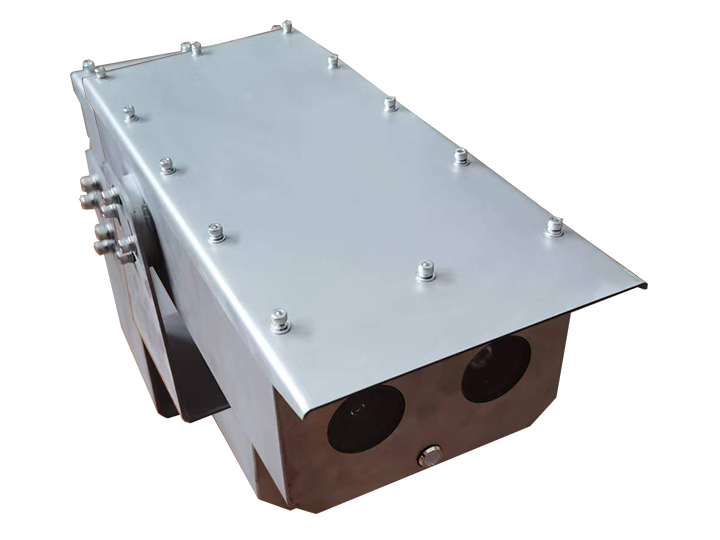

KBA12(A)矿用本安型图像处理摄像仪

简介

  KBA12(A)矿用本安型图像处理摄像仪，属于矿用本质安全型设备，主要用于煤矿井下、露天煤矿、选煤厂等有爆炸性气体的环境。摄像仪内嵌先进的智慧视觉分析处理单元，配合本公司独立研发的视觉分析算法，可以对煤矿长期需要人员值守的环境，进行有效的分析和预警，释放煤矿监督人员工作压力，减少工作失误，本产品可实现人员安全着装检测，非法区域入侵检测，皮带接头处堆煤检测，皮带煤流量检测和智能调速等功能，同时依赖于公司的研发团队，可以为客户提供定制化的算法，更加贴合客户的现场需求。

防爆型式

矿用本质安全型，防爆类型：“Ex ibⅠMb”。

使用环境条件

工作环境条件

a)   环境温度：0℃～+40℃；
b)   ******相对湿度：≤95%（+25℃）；
c)   大气压力：80～106kPa；
d)   煤矿井下有瓦斯、煤尘等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；
e)   无显著震动和冲击的地方；
f)   无直接滴水、淋水的场合；
g)   环境噪声不大于75dB（A）。

摄像仪能承受的最恶劣的贮运条件

a)     最高环境温度：+60℃；
b)     最低环境温度：-40℃；
c)     平均相对湿度：95%（＋25℃）；
d)     振动：加速度20m/s2；
e)     冲击：峰值加速度300m/s2。

主要技术指标
工作电压电流
a)     额定工作电压：DC12V；
b)     工作电流：≤1.5A。

图像质量（照度：在50~300lx条件下）：
a)     水平清晰度：400 TVL；
b)     灰度鉴别等级：7级。

以太网光信号输出
a)     接口数量：2路；
b)     传输方式：TCP/IP以太网光信号传输（波长为1310nm的单模光纤）；
c)     传输速率：100Mbps；
d)     光发射功率：-15dBm～0dBm/0.03mW～1mW；
e)     光接收灵敏度：-25dBm；
f)     ******传输距离：10km（使用MGTSV型单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个）。

以太网电信号输出
a)     接口数量：1路；
b)     传输方式：TCP/IP电信号传输；
c)     传输速率：100 Mbps；
d)     信号工作电压峰峰值：≤5V；
e)     ******传输距离：100m（使用MHYV4×2×0.97通信电缆）。

输入输出信号
a)    2路接点型开关量信号输入:电阻≤300Ω时可靠导通；电阻≥90kΩ时可靠断开；
b)    2路无源继电器输出：接点容量为DC12V/1A（阻性负载），接触电阻≤1Ω。声级强度：≥85db（A）。

RS485信号

a)    接口数量：1路；
b)    传输方式：主从式、半双工、双极性；
c)    传输速率：1200bps；
d)    信号峰峰值：2V～12V；
e)    ******传输距离：1km(采用MHYV通信电缆，线径截面不小于1.5mm2)。

尺寸、重量：
a)     外壳材料：304不锈钢；
b)     外形尺寸：（长×宽×厚度）：372mm×165mm×100mm；
c)     重量：约8kg。

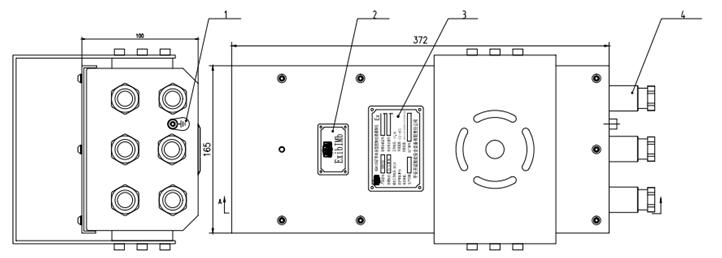

外形尺寸图
