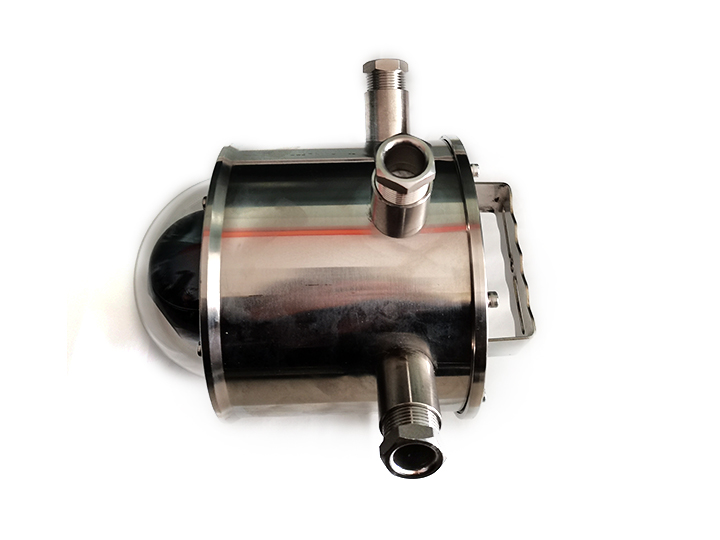

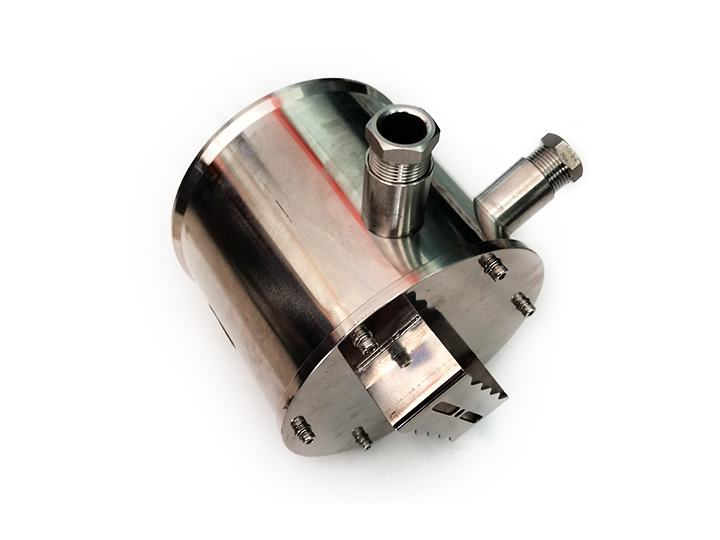

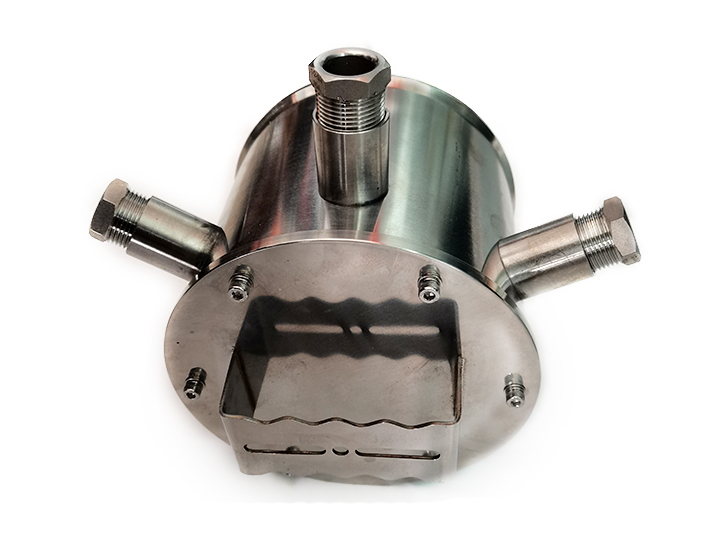

KBA12Q矿用本安型摄像仪

1  概述
  1.1  产品特点

  KBA12Q 矿用本安型摄像仪（以下简称摄像仪）是融合了视频信号、网络信号的产品。

  1.2  执行标准：Q/PK022-2019、GB 3836.1-2010、GB 3836.4-2010、MT209-1990(抗干扰与可靠性除外)。

  1.3  适用范围

  摄像仪适用于有瓦斯、煤尘爆炸危险的煤矿井下、露天煤矿、选煤厂等工作场所

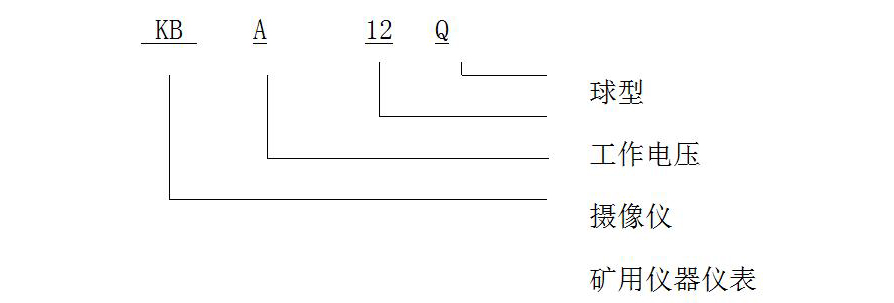

  1.4  型号说明

  1.5  防爆型式与标志：矿用本质安全型；Ex ib I Mb

2 环境条件
  a)  气 压：80kPa～106kPa；
  b)  环境温度：0℃～+40℃；
  c)  平均相对湿度：不大于95% (+25℃)；
  d)  无显著振动和冲击的地方；
  e)  有瓦斯和煤尘爆炸危险的煤矿井下，但无破坏绝缘的腐蚀性气体。

3  主要技术参数

  3.1  供电电源
  a）额定工作电压：DC12 V；
  b）工作电流：≤0.8A。

  3.2  图像质量

  a）在最低环境照度2 Lux 下：
  b）水平清晰度：400 TVL；
  c）灰度鉴别等级：7级。

  3.3  以太网电信号输出

  a）接口数量：1 路；
  b）传输方式：TCP/IP电信号传输；
  c）传输速率：100 Mbps；
  d）信号工作电压峰值：≤2.5V；
  e）******传输距离：100m（使用MHYV4×2××0.5mm2通信电缆）。

  3.4  摄像仪云台旋转角度参数：

  a）水平旋转角度范围：（0～350）°；
  b）水平旋转角度误差：±10°；
  c）俯仰旋转角度范围：（0～90）°；
  d）俯仰旋转角度误差：±10°；

  3.5  功能

  a） 摄像仪能将采集到的视频图像信号以网络信号输出。
  b） 摄像仪具有控制云台水平旋转和俯仰旋转调整功能。
  c） 摄像仪具有红外补光功能，低照度时自动开启。
